Walaupun hanya sebentar namun mengesankan. Kami melakukan pemetaan sekitar 20Ha di wilayah Surabaya di bulan Oktober lalu.
Continue readingPemetaan oleh Lidar Total 20ha di Surabaya – Jawa Timur
25 km koridor pemetaan lidar di Labuan Bajo – Flores
Proyek terbaru yang berhasil diselesaikan dalam waktu singkat. Kami sangat terhormat ditugaskan untuk pemetaan koridor sepanjang 25 Km dengan Lidar dan kebutuhanfotogrametri. Proyek tersebut berlangsung di Labuan Bajo di pulau Flores. Kota mitos dengan pelabuhan dan kapalnya yang bernama Phinisi ini berencana untuk mengembangkan pariwisata di selatan kota sehingga membutuhkan pembangunan jalan baru untuk melayani daerah-daerah pembangunan.
KLIEN
Perusahaan pengembang infrastruktur swasta
APA YANG KAMI LAKUKAN
Topografi 3D LiDAR dengan drone / pemetaan fotogrametri / pemetaan UAV 3D
Oleh karena itu, teknisi pekerjaan membutuhkan survei topografi yang sangat rinci untuk mensimulasikan jalur baru ini. Karena lidar kami memiliki akurasi pengukuran 1cm, rencana yang dibuat bukan saja menghemat waktu tetapi juga menghemat pekerjaan pengembangan karena tahap pengurukan dan pemotongan akan dioptimalkan untuk menghindari pemborosan. Oleh karena itu, penghematan dapat menjadi sangat besar pada jenis pekerjaan ini berkat survei lidar kami.
Kami telah menyediakan sistem Lidar dan juga data fotogrametri pada saat yang sama karena sistem kami dilengkapi untuk melakukan akuisisi data RGB (foto) selama survei laser. Metode ini tidak hanya mengurangi waktu dan biaya yang dihabiskan di lapangan, tetapi juga memungkinkan untuk memberikan point cloud berwarna berkualitas tinggi. Berkat fotogrametri, manajemen pekerjaan juga akan memiliki peta jalan terkini dan akan dapat membuat keputusan dengan lebih mudah terkait dengan instalasi yang sudah ada di sekitar proyek.
Berkat peralatan canggih kami, dapat menyelesaikan akuisisi data hanya dalam 2,5 hari. Sayangnya, karena masalah akses listrik yang sulit, kami tidak cukup beruntung untuk dapat mengoptimalkan rencana penerbangan kami lebih jauh, jika tidak ,kami akan menyelesaikannya dalam waktu kurang dari 48 jam. Proyek itu sepanjang 25 km dan juga mencakup area yang lebih luas yaitu 50 hektar yang harus kami tutupi. Survei kami dilakukan sesuai dengan praktik dan peraturan yang baik dalam hal penentuan posisi geografis pemerintah: Stasiun Pangkalan Trimble kami terus-menerus ditautkan ke titik tolak ukur yang direkam berkat jaringan klakson Indonesia dan divalidasi oleh insinyur geospasial resmi.
Dihadapkan pada pemandangan indah yang ditawarkan Labuan Bajo, kami tidak dapat menahan keinginan untuk mengambil beberapa gambar drone kami yang sedang beraksi. Kami mengizinkan Anda menemukan beberapa gambar ini dan berharap dapat bertemu Anda lagi segera untuk proyek baru. Jangan ragu untuk menghubungi kami jika Anda memiliki pertanyaan dan kunjungi jejaring sosial kami.
Topografi Lidar untuk Program Renovasi Hotel di Ubud – Bali
Dengan tujuan membangun kembali hotel dari awal, kami campur tangan di Ubud untuk membuat denah 3D dari sebuah tanah dengan fasilitas dan bangunan yang sudah ada, untuk memberikan bantuan yang tak ternilai kepada manajemen baru dalam penganggaran untuk pekerjaan tersebut.
Di area ini, medannya sangat curam dan terjal dan klien kami membutuhkan data yang akurat untuk mensimulasikan pemotongan dan penimbunan di masa mendatang. Berkat lidar, detail terkecil ada di peta 3D, bahkan setiap langkah dapat dilihat dengan jelas.
Penambahan fotogrametri ke lidar memungkinkan klien kami untuk menambahkan sentuhan realitas ke peta yang dapat menjadi rumit untuk ditafsirkan tanpa memperhatikan data lidar. Hasilnya menakjubkan dan dengan presisi tinggi.
Terakhir, kami mengirimkan berbagai jenis file seperti DSM dan DTM, peta Orthomosaic, cloud titik berwarna lidar, garis kontur, foto 360 ° derajat, dokumentasi video.
Customer
Private Resort Hotel
What We Did
UAV 3D Mapping / centimeter topography
Pemetaan 3D untuk proyek pembangunan hotel di Gili Asahan – Lombok

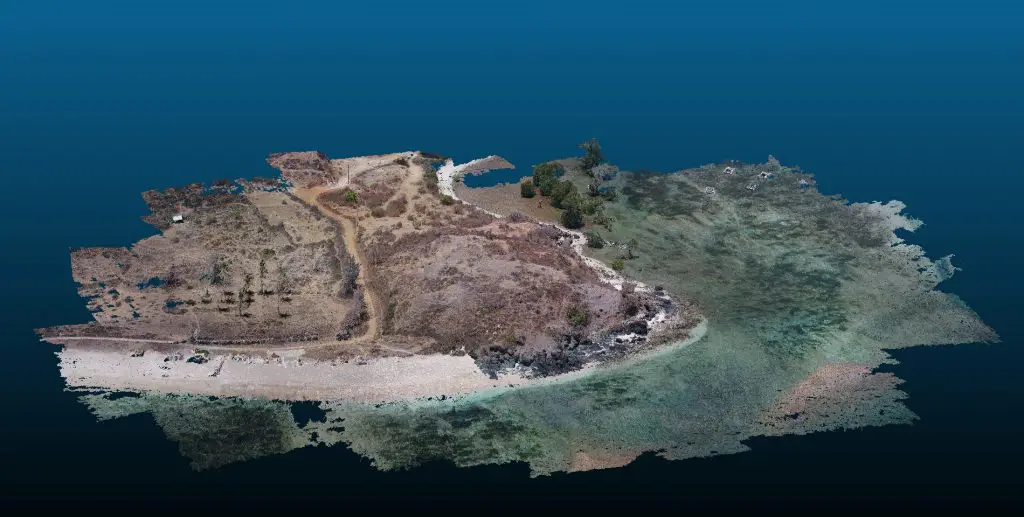

Contoh lain di mana tidak ada batasan antara kerja dan kesenangan. Tim MSDI baru-baru ini melakukan misi pemetaan fotogrametri 3D ke Pulau Gili Asahan, yang terletak di barat daya Lombok. Lingkungan kerja sangat bagus, jadi sangat menyenangkan untuk menjalankan misi di surga seperti itu.
Setelah mendarat di pulau, tim kami menyiapkan titik kontrol darat untuk memastikan keakuratan dan kepatuhan data. Drone kami kemudian melintasi area tersebut beberapa kali agar dapat menghasilkan data bantuan dan rendering model yang lebih nyata.
Misi kami adalah menyediakan survei tanah untuk mengembangkan resor klien sektor swasta kami. Berkat antena GPS trimble Gnss kami, kami telah menyediakan rencana yang tepat di bawah sentimeter, cocok untuk desain bangunan masa depan dan perencanaan pekerjaan. Luas areal yang dirawat: kira-kira 5 hektar.
Customer
Private Resort Hotel
What We Did
UAV 3D Mapping / centimeter topography
1100Ha LiDAR Proyek – Tambang – Pengelolaan Hutan – Kalimantan
Proyek
Proyek sukses lain! Kami baru saja menyelesaikan pemetaan 1100Ha lidar di wilayah Babulu, beberapa kilometer dari Balikpapan, yang terletak di Kalimantan timur.
Misi tersebut terdiri dari topografi untuk pengembangan tambang batubara di masa depan, menggantikan perkebunan yang ada dan eksploitasi minyak kelapa sawit. Medannya sulit untuk dipraktekkan di tempat-tempat tertentu dan terutama ditutupi dengan vegetasi, oleh karena itu solusi pemetaan drone adalah pilihan terbaik untuk jenis misi ini.
Lidar memungkinkan kami memanfaatkan semua keunggulan teknologi ini karena kami perlu membuat DTM (Digital Terrain Model). Kehadiran vegetasi membuat pemetaan konvensional dengan fotogrametri menjadi tidak mungkin karena tanahnya sulit dilihat dari udara sehingga Lidar memungkinkan kami untuk dapat melewati hutan lebat ini dan menghasilkan peta relief tanah yang sangat akurat. Berkat DTM maka menghasilkan garis kontur yang akan sangat berguna bagi para insinyur yang merencanakan proyek.
Kami menyelesaikan proyek 1100ha hanya dalam 4 hari di lapangan dan membuat peta dengan cepat untuk memberikan data secepatnya kepada pelanggan. Cakupan rata-rata sekitar 350 hingga 450 ha per hari karena cuaca buruk.
Berkat LiDAR jarak jauh dan multi gema, kami telah memperoleh hasil yang sangat bagus dalam kepadatan titik bawah. Solusi kami yang sangat ringkas dan kuat juga memungkinkan kami untuk melakukan intervensi cepat pada misi menit terakhir ini dan memberikan hasil dalam waktu yang sangat singkat.
Laporan Survei Bulanan PT. Van Oord dan Pemetaan 3D – BALI
Proyek
Suatu kebanggan dan hormat, MSDI bekerja sama selama lebih dari satu setengah tahun bersama Van Oord untuk proyek ekspansi pelabuhan di Bali. Kami membantu membuat laporan kemajuan ekspansi dan memberikan layanan pemetaan 3D untuk tim teknik lapangan. Terima kasih kepada tim yang luar biasa dengan siapa kami bekerja dan berharap dapat melihat Anda segera untuk proyek-proyek terbaru.
MSDI adalah cabang layanan industri UAV dari Bali Drone Production – #vanoord #drone #uavservices #msdi #bali #3dmapping #survey #indonesia
Klien
Van Oord – Pelindo III
Apa yang kami lakukan
UAV 3D Pemetaan / topografi sentimeter / survei laporan kemajuan
Pemetaan Bangunan & Arkeologi
Proyek
Peneliti arkeologi menyukai data Lidar karena memungkinkan dapat melihat detail yang hampir tidak mungkin dilihat dengan mata telanjang. Laser kami mampu terbang untuk “menembus” vegetasi, maka dari itu memungkinkan mendeteksi reruntuhan atau infrastruktur lama yang ditutupi oleh hutan. Lidar kami juga memungkinkan representasi darisitus arkeologi karena presisi laser kami adalah 1cm, oleh karena itu para penggunaannya sangat andal dan tepat. Kami terbang di daerah terpencil pulau Bali untuk scan bukit dengan candi di atasnya.
Melalui klasifikasi point cloud dan pemodelan DTM, kami menyadari bahwa beberapa ratus tahun yang lalu bukit ini digunakan untuk mengolah sawah. Namun, hari ini ditutupi oleh vegetasi liar dan tidak mungkin untuk menebak ini tanpa sistem lidar. Berkat layanan pemetaan Lidar dengan drone, ditambah dengan teknologi fotogrametri, para peneliti dapat memperoleh representasi virtual dari seluruh situs penggalian dalam waktu singkat dan kemudian dapat melakukan pengukuran atau analisis mendalam.
Seperti misi ini, misalnya, tidak mungkin dilakukan dengan pemetaan fotogrametri tradisional. Teknologi ini sangat cocok untuk memiliki model lingkungan 3D, tetapi perolehan tanah tidak akan memberikan hasil apa pun karena sebagian besar area ditutupi oleh vegetasi. Lidar adalah solusi sempurna untuk memenuhi misi pemetaan arkeologis ini.
Dokumentasi PT. Pelindo Energy Logistik (PEL) – BALI
Proyek

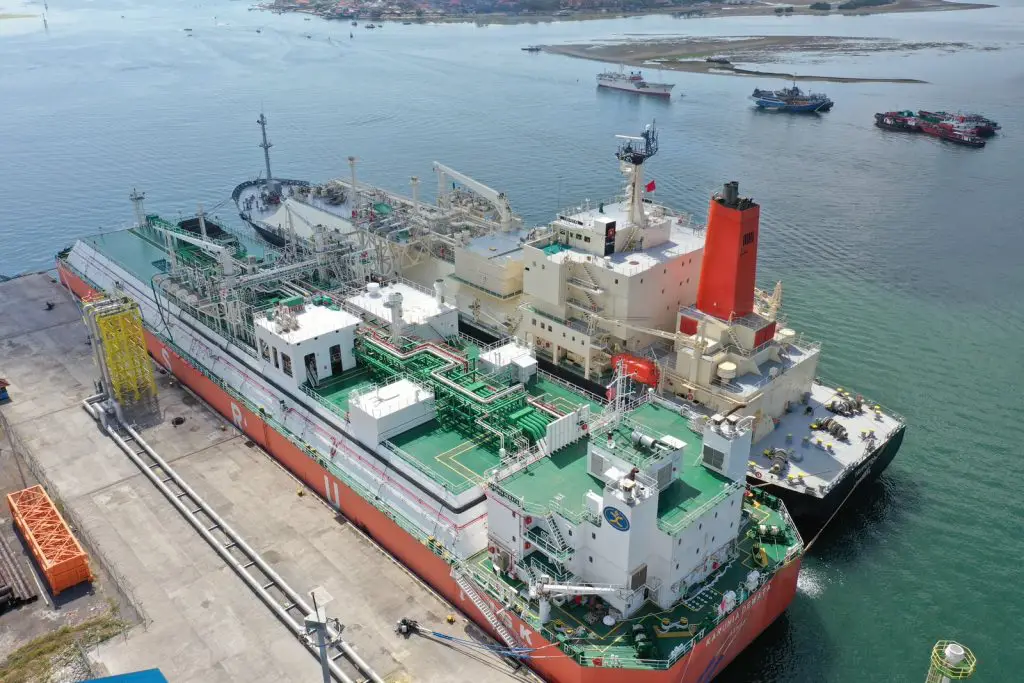

Perusahaan Jepang LNG yang bekerja sama dengan PEL (Pelindo Energy Logistik) membuat film dokumenter tentang teknologi dan kolaborasi antara kedua perusahaan. Kami bekerja sama dengan rumah produksi Trilogy untuk menyediakan video kapal yang tiba di pelabuhan dan peralatan di lokasi. Keahlian dan pengetahuan kami tentang industri ini sangat penting untuk direkam dan terbang di area berisiko tinggi ini.
Customer
Trilogy media
PEL (Pelindo Energy Logistik)
LNG
BPN (Badan Pertanahan Nasional)
Apa yang Kami Lakukan
Perekaman video drone di area berisiko tinggi
Pemetaan sentimetri 200 Ha untuk BPN di Karangasem – BALI
Proyek

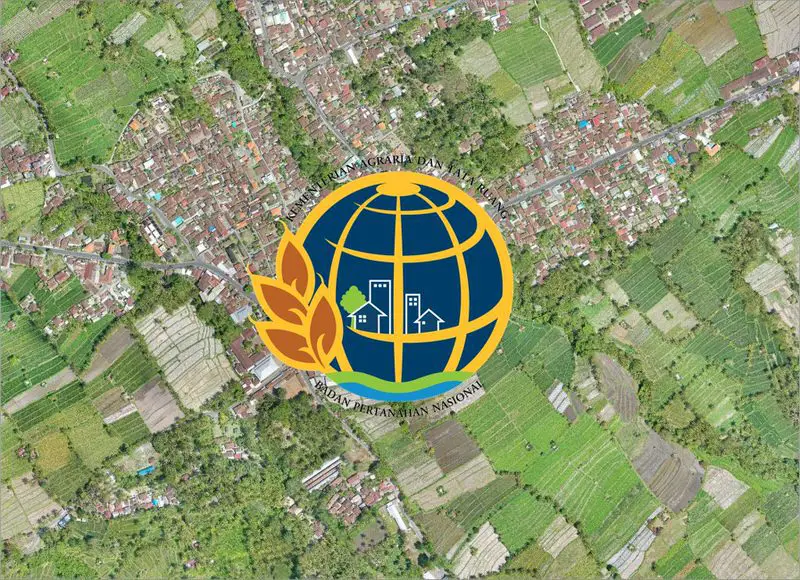

Untuk menjaga agar rencana infrastruktur tetap mutakhir dan melacak pembangunan dengan akurat, kami telah bekerja dengan Badan Pertanahan Nasional (BPN) untuk menyediakan peta ortomosaic yang akurat hingga sentimeter untuk 200ha di utara Bali dan lebih tepatnya , Karangasem. Proyek ini pasti akan diperluas hingga 2020 untuk mencakup lebih banyak lahan.
Customer
BPN (Badan Pertanahan Nasional)
Apa yang kami lakukan
Pemetaan/Topografi sentimeter
Proyek Topografi pengembangan Real Estate- LOMBOK
Proyek
Di lombok selatan, kami memiliki proyek baru untuk investor swasta yang membutuhkan pemetaan 3D untuk lahan barunya. Arsitek membutuhkan model 3D untuk mensimulasikan bangunan baru. Kami menyediakan output yang berbeda seperti jala 3D, point cloud, garis kontur, video DTM dan 3D.
Klien
Pemilik pengembangan real estat pribadi
apa yang dapat kita lakukan
Pemetaan/ Topografi sentimeter
